气象雷达站电磁环境测试报告_雷达选址电磁环境测试报告
解答：我司可进行电磁环境测试报告，根据客户的产品规模和试验要求，定制试验方案，提供快捷高效的试验服务，适用于对新建（迁建）、改建（扩建）气象雷达，欢迎来电咨询！
天气雷达站电磁环境检测的重要性与背景
天气雷达作为现代气象监测体系的核心装备，通过发射和接收电磁波信号实现对降水、风场等气象要素的精准探测。雷达站周边电磁环境的纯净度直接决定了探测数据的可靠性和预警时效性。随着5G通信、工业无线设备等射频源密集部署，雷达工作频段（通常为S波段、C波段或X波段）易受同频/邻频干扰，导致气象产品出现虚假回波、信号衰减或数据丢失。根据国际气象组织统计，超过30%的雷达数据异常源于电磁干扰，这不仅影响短临天气预报精度，更可能削弱对台风、冰雹等灾害性天气的监测能力。因此，定期开展电磁环境检测已成为保障气象雷达业务连续性的必要技术措施，其检测范围需覆盖雷达站址选址、建成验收、日常运维及周边新建无线设施影响评估等全生命周期场景。
检测项目与范围界定
检测项目主要包括背景噪声电平测量、特定干扰源识别和频谱占用度分析三大类。具体检测范围需以雷达天线为中心，覆盖最小评估半径（通常为3公里）内的所有潜在干扰源，重点监测雷达工作频段±10%的频谱窗口。其中背景噪声检测需在雷达关机状态下进行，获取本底噪声电平；干扰源识别则通过定向天线对固定通信基站、卫星地球站、微波中继站等已知发射源进行测向定位；频谱占用度分析需持续监测24小时以上，统计频段内信号出现的时域/空域规律。对于地形复杂的雷达站，还需额外评估山脉、建筑等障碍物造成的多径反射干扰。
检测仪器与设备配置
标准检测系统由频谱分析仪、校准天线、GPS定位模块及数据处理软件构成。频谱分析仪需满足1GHz-18GHz频率范围，分辨率带宽≤10kHz，幅度精度优于±1.5dB。天线系统应配备对数周期天线（覆盖80MHz-2GHz）和喇叭天线（覆盖1GHz-18GHz），并通过校准系数修正天线因子。现场检测时需使用阻抗匹配的射频电缆，在30米内电缆损耗不得大于2dB。为保障测量溯源性，所有设备均需经过计量机构校准，并持有在有效期的校准证书。移动检测场景还需配备电磁兼容测试车，车内集成直流稳压电源和电磁屏蔽舱。
标准检测方法与流程
检测流程严格遵循"本底测试-开机测试-数据分析"三阶段原则。首先在雷达关机状态下，以天线架设高度为基准，按8个方位角逐点扫描监测频段，每个点位采样时间不少于6分钟。随后启动雷达发射机，在相同点位记录信号频谱变化，通过对比开关机状态差异识别雷达自干扰。对于疑似干扰信号，采用幅值比较法进行测向：固定频谱仪参数，旋转定向天线至信号最大/最小电平点，结合地图标注干扰源方位。所有测量数据需同步记录经纬度、环境温湿度及大气压强。最后使用专业软件对频谱数据进行统计分析，生成时频域三维谱图和多参数检测报告。
技术标准与规范依据
我国天气雷达电磁环境检测主要依据《GB 6364-2013 无线电监测站电磁环境要求》和《QX/T 546-2020 天气雷达站电磁环境保护要求》两项核心标准。其中明确规定S波段（2700-2900MHz）雷达站周边干扰保护门限为：任意6MHz带宽内非相干干扰功率不大于-107dBm，带外杂散发射在雷达接收机端口处需低于-80dBW。国际方面参考ITU-R RS.1166建议书对气象雷达的动态保护距离计算模型，以及IEEE Std 1872-2015关于无线 coexistence 的评估框架。当检测区域涉及机场周边时，还需同步满足《MH/T 4020-2019 民用航空通信导航监视台站电磁环境要求》中的跨行业协调标准。
检测结果评判标准
检测结果评判采用四级分类机制：优级（背景噪声较理论值抬高≤3dB）、良级（抬高3-6dB）、合格级（抬高6-10dB）及超标级（抬高>10dB或存在持续性干扰）。具体判定时需同时满足三个维度指标：一是时域稳定性，要求监测期内95%以上时间段的噪声电平低于门限值；二是空间一致性，8个方位角测量结果极差不得超过4dB；三是频谱纯净度，工作频段内离散干扰信号数量不超过2个且持续时间占比＜0.1%。对于超标情况，需在报告中明确标注干扰源类型、方位坐标及影响程度，并提出频率规避、滤波器加装或协调关停等整改建议。最终检测报告需包含原始数据图谱、测量不确定度分析和长期趋势预测。
案例：

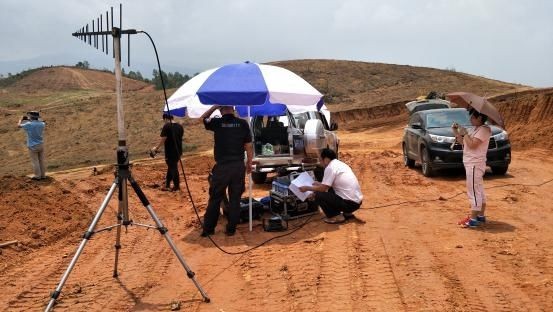

严格按照《P波段风廓线雷达》QX/T629-2021 ，对470MHz-494MHz频段进行了仿真监测，选择4处测试点开展工作，累计监测12小时，保存频谱图4张，保存数据50MB，并出具了电磁环境测试报告，掌握了当地P频段电磁环境状况，圆满完成电磁环境测试工作，为气象部门建设P波段风廓线雷达站提供了技术依据。
注：因我司是涉密单位，不便网络推广宣传时展示更多信息，如有业务咨询，请及时联系客服人员获取我司相关资质及业务解决方案。
