问题描述:
如何判断产品属于0类,I类,II类,III类设备?产品绝缘等级判断标准
所属产品线:
Vigilohm 绝缘监测装置
解决方法:
0类设备/绝缘:
仅靠基本绝缘作为防触电保护的设备,当设备有能触及的可导电部分时,该部分不与设施固定布线中的保护(接地)线相连接,一旦基本绝缘失效,则安全性完全取决于使用环境。由于基本绝缘失效人体就有可能发生电击事故,所以0类设备已经慢慢淘汰了。
产品举例:例如虽具有金属外壳但电源插头没有PE线插脚的台灯、电风扇等家用电器即属0类设备。
Ⅰ类设备/绝缘:
设备的防触电保护不仅靠基本绝缘,还包括一种附加的安全措施,即将能触及的可导电部分与设施固定布线中的保护(接地)线相连接。比如家用电器里的三孔插头有个接地极。靠基本绝缘和一条安全措施,即将电气设备外露可能导电的金属外壳与PE线连接作为Ⅰ类电气设备防间接接触电击的措施。此时,当电气设备基本绝缘损坏发生带电导体碰金属设备外壳时,人接触到的电压大大降低,同时故障电流通过PE线返回到电源,电源侧的过电流保护电器通过检测到故障电流从而自动切断电源。上述这种措施使得人体接触电压和人体通过电流的时间都大大降低从而使人体触电导致死亡的危险大大降低,使得Ⅰ类设备得到了广泛的应用。
Ⅱ类设备/绝缘:
设备的防触电保护不仅靠基本绝缘还具备像双重绝缘或加强绝缘这样的附加安全措施。这种设备不采用保护接地的措施,也不依赖于安装条件。比如手持电动工具,具有'回'字标志的双重绝缘设备。
靠基本绝缘和第二层绝缘构成双重绝缘作为Ⅱ类电气设备防间接接触电击的措施。比如目前带塑料外壳的设备都属于Ⅱ类设备,由于Ⅱ类设备的绝缘性能大大增加,消除发生接地故障的可能性。但是由于Ⅱ类设备是塑料外壳,它的机械强度和耐高温水平不高,使得它的设计尺寸和功率不能太大,从而限制了它的应用范围。
Ⅲ类设备/绝缘:
设备的防触电保护依靠安全特低电压(SELV)供电,且设备内可能出现的电压不会高于安全特低电压。比如采用24V 12V的电器。
Ⅲ类设备防间接接触电击的措施是降低设备的工作电压,采用安全特低电压进行供电,安全特低电压规定为不大于50V。取得安全特低电压的方法一般通过变压器将220V或者380V电压降为安全特低电压,这台变压器一般采用隔离变压器。

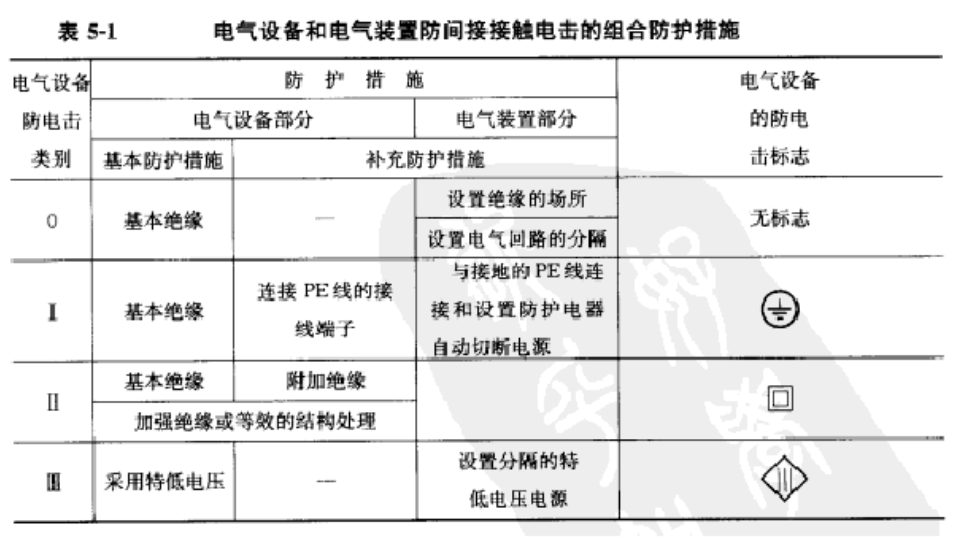

标准如下图所示:
